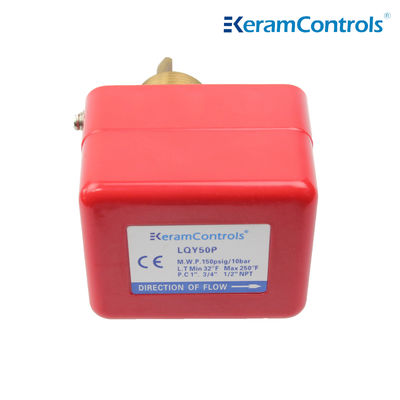

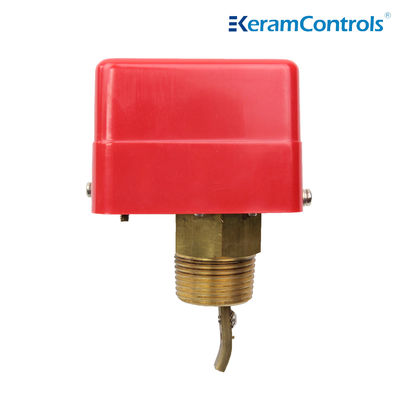

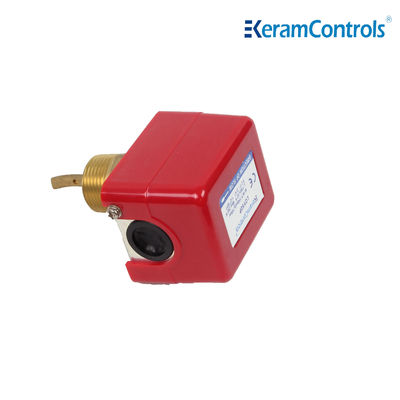

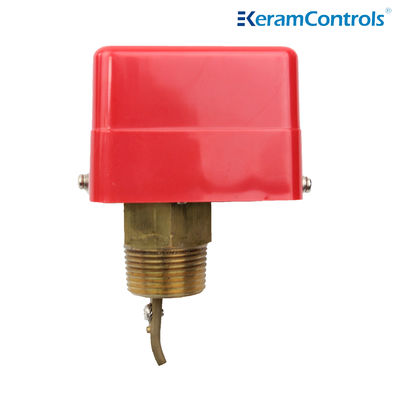

مفتاح تدفق السائل من سلسلة LQY
| اسم: | مفاتيح التدفق السائل | دعم مخصص: | تصنيع المعدات الأصلية |
|---|---|---|---|
| ضمان: | 1 سنة | حماية: | IP54 |
| إصدار الشهادات: | CE | ترتيب الاتصال: | SPDT |
| التقييم الكهربائي: | 15(8) أ 24/250 فولت تيار متردد | درجة الحرارة المسموح بها: | مجداف （-20 ~ 120 ℃） |
| تثبيت: | التثبيت العمودي | عنصر الاستشعار: | مجداف |
| إبراز |
مفاتيح تدفق السوائل LQY IP54,تحكم الكيرام تسخين مفاتيح تدفق السائل,كيرام التحكم في تدفق السائل المفتاح,Keram Controls Heating Liquid Flow Switches,Keram Controls flow switch liquid |
||
تشغيل التسخين CE IP54 مفاتيح تدفق السوائل من مرحلة واحدة
الوصف
مفتاح تدفق السائل من سلسلة LQY
OEM IP65 النحاس 250V 8A مفاتيح تدفق السائل للتدفئة، تكييف الهواء.
مفتاح تدفق السائل من سلسلة LQY، مناسبة للأنابيب من المصانع الصناعية: التدفئة وتكييف الهواء، أنظمة التبريد ومضخات الحرارة. التحكم في تدفق المياه والوسائط العادية.
السمة
- يتم استخدام مفتاح تدفق السائل من سلسلة LQY لمراقبة تغير التدفق
- يتم تجديد مفاتيح SPDT الصغيرة لضمان وظيفة التبديل الموثوق بها
- درجة حرارة أقصى 120 درجة مئوية
- ضغط السائل يصل إلى 1Mpa
- 3 شفرات من الفولاذ المقاوم للصدأ لخط أنابيب قطرها 25-75mm
- 6 شفرات إضافية للأنابيب 100-150 ملم
- نوع الحماية IP54
- هناك العديد من الاتصالات المتاحة عند الطلب
- ضغط العمل القصوى 13.5بار
- الحمل الكهربائي AC250V 10A
- الموافقة المعتمدة
البيانات التقنية
| نوع العملية | تشغيل / إيقاف، مرحلة واحدة، المفتاح الميكرو |
| الناتج | SPDT 15 ((8A) 24/250VAC |
| معدلات التدفقات | انظر جدول معدل التدفق |
| تعديل تحديد معدل التدفق | المسمار الداخلي |
| عنصر استشعار | الملاحة |
| التطبيقات السائلة | الماء الساخن أو البارد أو الماء من البئر أو البحيرة أو الماء المالح أو إيثيلين غليكول |
| أجزاء مادة تتلامس مع السائل | النحاس |
| مادة الدفع | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -10°C~120°C |
| درجة الحرارة المحيطة المسموح بها | -20°C~85°C |
| الرطوبة المحيطة المسموح بها | 10 إلى 90 ٪ RH ، غير مكثفة |
| دخول الكابلات | ملحقات M18 |
| السكن | مقاومة الحريق ABS أو PC |
| الحماية | IP54 |
| اللون | الأبيض |
| الوزن | 1.0 كجم |
الأبعاد (ملم)
الهيكل
جدول معدل تدفق السائل
| حجم الأنابيب | 1 | واحد ونصف | واحد ونصف | 2 | 2 و 1/2 | 3 | 4 | 5 | 6 | 8 | |
| الحد الأدنى للتدفق | زيادة التدفق R إلى Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| انخفاض التدفق R إلى B يغلق | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| الحد الأقصى للتدفق | زيادة التدفق R إلى Y تغلق | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| انخفاض التدفق R إلى B يغلق | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
التثبيت
يجب أن يكون اتجاه السهم على الأسطوانة متوافقًا مع تدفق الأنابيب.
يجب تثبيت مفتاح تدفق المياه في خط أنابيب أفقي، يجب تثبيته في الاتجاه الرأسي.
مفتاح التدفق في الاستخدام هو على الإطلاق لا يسمح لتدفق مرة أخرى لتجنب الشفرة مرة أخرى في الكسر.
وظيفة الاتصال
تقطيع المُسَافَرَة
إشعار
مع (*) أوراق للمصنع يتم تثبيتها ؛
مع (△) للشفرات الإضافية (غير مثبتة) ؛
بعد قطع الأوراق لتثبيتها ، يجب ألا يكون على الجزء العلوي من الجدار أي تعقيد مع الجدار والفجوة السفلية 5-10 ملم.
مواصفات الطراز
| النموذج | الاتصال | الملاحظات |
| LQY50P | 1-11 1/2NPT | غلاف بلاستيكي |
| LQY50P-1 | 1-11 1/2NPT | |
| LQY50P-2 | 1/2 -14 NPT | |
| LQY50P-3 | 3/4-14NPT |
الأسئلة الشائعة
1 س: ما هو وقت التسليم؟
ج: وفقا لمواصفات وكمية طلبك، عموما 4
أيام للمنتجات القياسية العادية في غضون 10 قطع
2 س:هل أنت شركة تصنيع أو شركة تجارية؟
ج: نحن مصنعون مع سنوات عديدة من الخبرة.
مصنعنا الخاص.مرحبا بزيارة مصنعنا.
3 س: هل يمكننا استخدام شعارنا على المنتجات؟
ج: نعم، يمكننا توفير خدمة OEM.
هل لديك منتجات مع شهادة الدليل السابق؟
ج: نعم، يمكننا أن نقدم شهادات السلامة الداخلية والحرائق.
5 س: ما هو ضمان منتجاتك؟
الإجابة: العادي هو 12 شهراً.
السؤال 6: ما هي وسيلة النقل؟
ج: التعبير مثل TNT،Fedex،DHL،UPS، أو الخدمات اللوجستية حسب المؤشر.
