KCL مفتاح الضغط التفاضلي
| نموذج: | KCL | الحد الأقصى لضغط التشغيل: | 20 بار |
|---|---|---|---|
| غدة الكابل: | خيط PG 9 (أنثى في الجسم) | حياة: | >106 دورة تغيير |
| اتصال: | ميكرو-مفتاح SPDT مع تصنيف 5A عند 250V AC | درجة حرارة العمل: | 10 إلى 85 ℃ |
| حماية: | IP54 | ||
| إبراز |
IP54 مفاتيح الضغط التفاضلي,20 بار مفاتيح الضغط التفاضلي,مراقبة مضخة مفاتيح دبي في hvac,20 bar Differential Pressure Switches,Monitoring Pump dp switch in hvac |
||

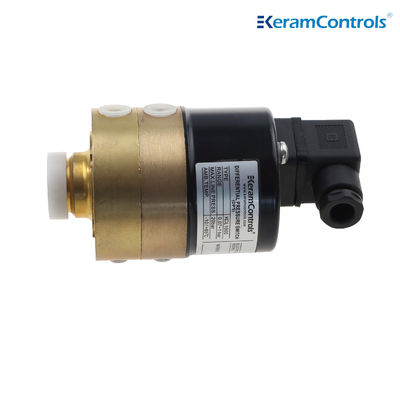

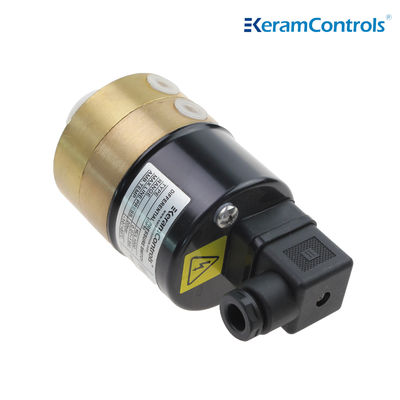

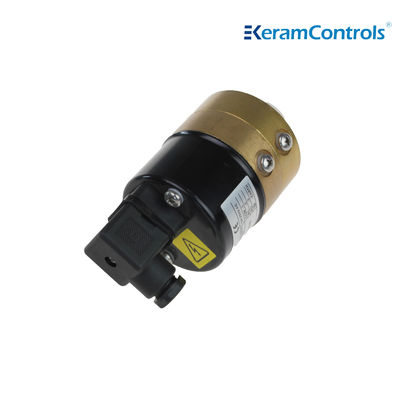

مفاتيح الضغط التفاضلي من سلسلة KCL المصنوعة من الفولاذ الأسود لمراقبة المضخات، تدفق الغلايات، وحالة الفلاتر
الوصف
يستخدم مفتاح الضغط التفاضلي لمراقبة فرق الضغط للسوائل والغازات المحايدة وشبه العدوانية. يتم تطبيقه لمراقبة حالة المضخة، الغلاية، التدفق، وحالة الفلتر. سيرسل إشارة عندما ينخفض التدفق أو الضغط أو يرتفع إلى حالة إنذار. التصميم الخاص يجعله سهل التركيب وضبط نقطة التبديل.
الميزة
- هامش أمان عالي للضغط الزائد يصل إلى 20 بار
- قوس تثبيت قابل للتعديل
- نقطة التبديل سهلة الضبط باستخدام برغي قابل للتعديل
- تصنيف الغلاف IP54
- اعتماد CE
التركيب
- تأكد من أن الحد الأقصى لضغط مفتاح الضغط التفاضلي أعلى من الضغط المراد تطبيقه
- P1 هو جانب الضغط العالي و P2 هو جانب الضغط المنخفض، لا يمكن تركيبه بشكل عكسي
- تأكد من عزل مصدر الطاقة الكهربائية قبل إزالة الغطاء
- تأكد من أن مفتاح الضغط التفاضلي الكهربائي ذو التصنيف الصحيح
- تأكد من توصيل الأطراف بشكل صحيح وأن مفتاح الضغط التفاضلي مؤرض بشكل صحيح
- تأكد من أن درجة حرارة البيئة والعملية التي تؤثر على مفتاح الضغط التفاضلي يجب أن تكون ضمن -10 إلى 85 درجة مئوية
- تأكد من تركيب مفتاح الضغط التفاضلي في مكان خالٍ من الاهتزازات
- لمراقبة ضغط السائل، يجب تركيب مفتاح الضغط التفاضلي أفقيًا لضمان عدم تأثر دقة القياس بالجاذبية
- تأكد من عدم دخول أي رواسب إلى المستشعر
- تأكد من عدم وجود صمامات بين نقاط الاستشعار
- ضبط نقطة التبديل باستخدام مفك براغي من خلال البرغي القابل للتعديل
- اختبار النظام بأكمله
الأبعاد (مم)
|
رقم. النوع |
KCL250 KCL1000 |
KCL4000 |
| أ | 29.0 مم | 40.5 مم |
| ب | 18.5 مم | 31.5 مم |
| ج | 378 مم | 43.0 مم |
| د | 76.0 مم | 81.0 مم |
| هـ | 18.8 مم | 21.5 مم |
| و | 133.5 مم | 139.0 مم |
المواصفات (مم)
| النوع | نطاق الضغط | التفاوت |
| KCL250 | 40 إلى 250 ملي بار | 25 ملي بار |
| KCL1000 | 0.07 إلى 1 بار | 50 ملي بار |
| KCL4000 | 0.2 إلى 4 بار | 100 ملي بار |
| أقصى ضغط تشغيل | 20 بار | |
| مدخل الكابل | خيط PG 9 (أنثى في الجسم) | |
| التلامس | مفتاح دقيق SPDT بتصنيف 5 أمبير عند 250 فولت تيار متردد | |
| العمر الافتراضي | >106 دورات تبديل | |
| المواد | الجسم | نحاس |
| الغطاء | فولاذ مطلي بالمسحوق | |
| الحجاب الحاجز | EPDM | |
| وصلة الضغط |
G1/8"(DIN 259)، 1/8" BSP أنثى (P1>P2) الغلاف |
|
| تصنيف الغلاف | IP54 | |
| درجة حرارة العمل | -10 إلى 85 درجة مئوية | |
| الأبعاد (ارتفاع * طول * عرض) | 133.5x675x67.5 مم، 139x675x67.5 مم | |
| الوزن | 1100 جرام، 1320 جرام | |
الأسئلة الشائعة
1 س: ما هو وقت التسليم؟
ج: وفقًا لمواصفات وكمية طلبك، عادةً 4
أيام للمنتجات القياسية العادية في حدود 10 قطع.
2 س: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنعون ذوو خبرة سنوات عديدة. لدينا مصنعنا الخاص. نرحب بزيارة مصنعنا.
3 س: هل يمكننا استخدام شعارنا على المنتجات؟
ج: نعم. يمكننا تقديم خدمة OEM.
4 س: هل لديك منتجات بشهادة مقاومة للانفجار؟
ج: نعم، يمكننا تقديم شهادات السلامة الجوهرية ومقاومة اللهب.
5 س: ما هي ضمانة منتجاتك؟
ج: عادي هو 12 شهرًا.
6 س: ما هي وسائل النقل؟
ج: صريحة مثل TNT، Fedex، DHL، UPS، أو لوجستيات حسب المؤشر.
