تفاصيل المنتج:
|
| تعديل ضبط معدل التدفق: | برغي داخلي | مواد الأجزاء الملامسة للسوائل: | النحاس |
|---|---|---|---|
| مدخل الكيبل: | تركيب M18 | ||
| إبراز: | 90٪ RH Liquid Flow Switch,M18 Fitting Liquid Flow Switch,M18 Water Flow Sensor Switch |
||
يتم عزل الجزء الميكانيكي من مفتاح التدفق من النافذة بشكل آمن عن الجزء الإلكتروني. المنتج لا يحتوي على نفخات يمكن أن تسبب عجزًا بسهولة.والمكونات الكهربائية لا تتلامس مباشرة مع المكونات المعدنية ذات الاختلافات الحرارية الكبيرةلا توجد مشكلة في المكونات الكهربائية التي تنتج الماء المكثف وتسبب التآكل. لديها مجموعة متنوعة من الأنواع للعملاء للاختيار للتكيف مع التطبيقات المختلفة.

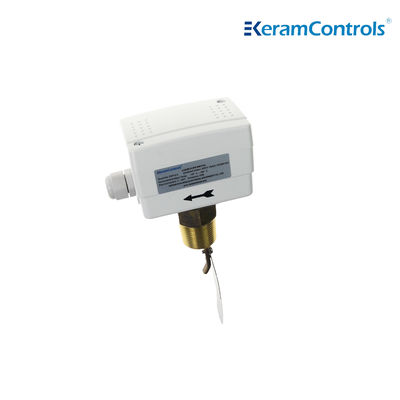

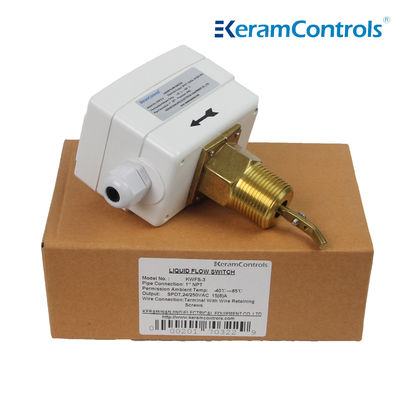

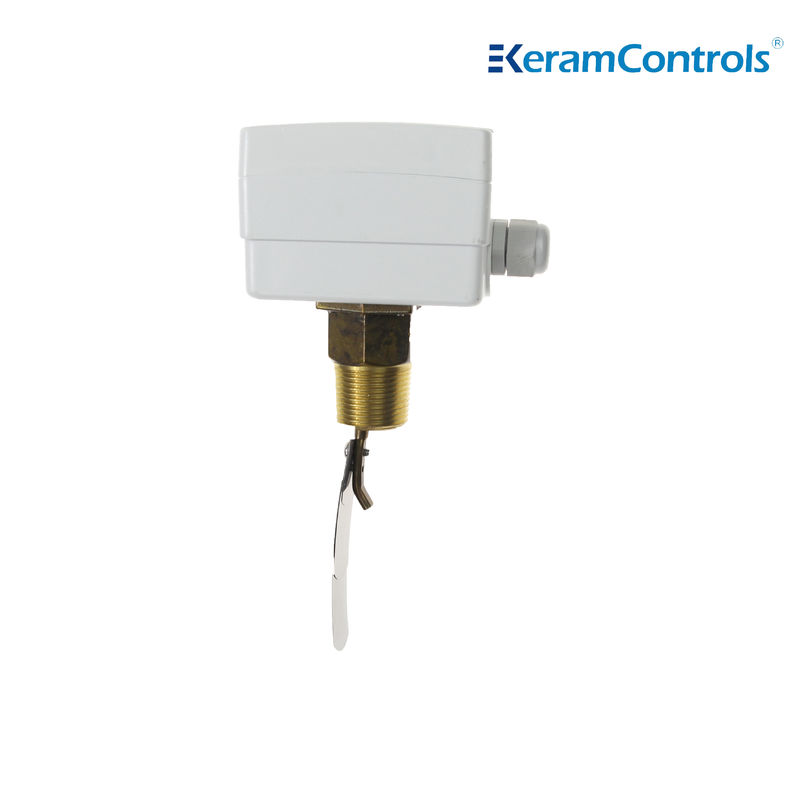

يحتوي مفتاح تدفق السائل من سلسلة KWFS على مخرج SPDT وأداء ممتاز ودقة عالية وموثوقية ، ويمكن تثبيته في أنابيب المياه والسوائل غير السامة للنحاس ، وسهل التثبيت ،يمكن ضبط تحكم قيمة التدفق، ونقطة العمل المتكررة مستقرة، بحيث يمكن للمعدات أن تحكم بدقة تدفق الوسائط.
التحكم ومراقبة تدفق السوائل من الغلايات والمضخات وما إلى ذلك من معدات التدفئة والتبريد وتكييف الهواء.
الخصائص
● التحكم في تدفق المياه والوسائط العادية
● يضمن التبديل المصغّر من SPDT وظيفة التبديل الموثوقة
●15 ((8A) 250VAC تصنيف التبديل
● IP65، فئة I الحجرة
● يمكن تعديل نقطة ضبط
● قاذفة من الفولاذ المقاوم للصدأ
●المادة النحاسية
● درجة حرارة السائل 120 درجة مئوية
● ضغط العمل القصوى 20Ba
| نوع العملية | تشغيل / إيقاف، مرحلة واحدة، المفتاح الميكرو |
| الناتج | SPDT 15 ((8A) 24/250VAC |
| معدلات التدفقات | انظر جدول معدل التدفق |
| تعديل تحديد معدل التدفق | المسمار الداخلي |
| عنصر استشعار | الملاحة |
| التطبيقات السائلة | الماء الساخن أو البارد أو الماء من البئر أو البحيرة أو الماء المالح أو إيثيلين غليكول |
| أجزاء مادة تتلامس مع السائل | النحاس |
| مادة الدفع | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20°C~120°C |
| درجة الحرارة المحيطة المسموح بها | -40°C~85°C |
| الرطوبة المحيطة المسموح بها | 10 إلى 90 ٪ RH ، غير مكثفة |
| دخول الكابلات | ملحقات M18 |
| السكن | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | الأبيض |
| الوزن | 1.0 كجم |
أنواع الطراز
| النموذج | الاتصال |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4 " -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
| حجم الأنابيب | 1 | واحد ونصف | واحد ونصف | 2 | 2 و 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق | زيادة التدفق ①&2مرتبطة |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| انخفاض التدفق ①&3مرتبط |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| الحد الأقصى للتدفق | زيادة التدفق ①&2مرتبطة |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| انخفاض التدفق ①&3مرتبط |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
ملاحظة:
بالنسبة لمعدلات التدفق مع الحرف الاخير "Z" ، يجب تركيب الدراجة 6 بوصة.
2وحدة سرعة التدفق في الجدول أعلاه هي GPM (m / h)
يمكن تثبيت مفتاح التدفق في أي موقف بعيدًا عن المرفقين أو التخدير ، مع سهم على اتجاه التدفق. إذا كان الأنبوب عموديًا ، أعد معايرة النطاق لتوازن وزن الدفع.إذا تم تركيب الجهاز لأسفل، يجب أن تحرص على التخلص من الخردة وتطبيقها في أنبوب مستقيم بعيد عن المرشحات والصمامات، وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنابيب في أعلى وأسفل وحدة.
ملاحظة:
مفتاح التدفق معايرة المصنع في الحساسية الحد الأدنى. لزيادة صمام ضبط، وتحويل المسمار ضبط في اتجاه عقارب الساعة.يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المنشأة.
| قم بتثبيت Paddle | |
| الأنابيب | لا. |
| 1" | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2" | 1,2 |
| 21/2 " | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
