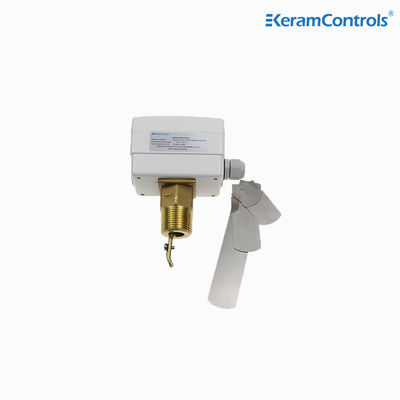

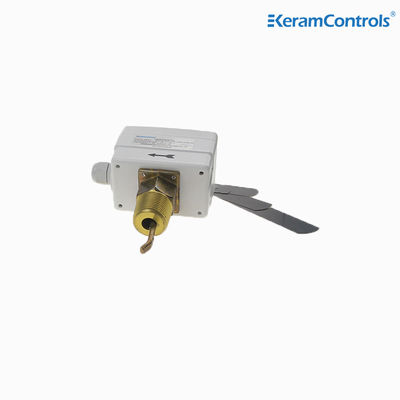

مفتاح تدفق المياه KWFS هو جهاز للتحكم التلقائي وحماية تدفق المياه. عندما يتغير تدفق المياه،القوة الناتجة عن تدفق المياه على الهدف تجعل الرافعة تدور و دائرة التحكم تغلق أو تفتح، وبالتالي تحقيق الغرض من التحكم التلقائي. يتم استخدام مفتاح تدفق المياه على نطاق واسع في نظام المياه من المبردات المائية وهندسة تكييف الهواء.يمكن أن يضمن التشغيل الآمن والفعال لنظام تكييف الهواء.
التحكم ومراقبة تدفق السوائل من الغلايات والمضخات وما إلى ذلك من معدات التدفئة والتبريد وتكييف الهواء.
الخصائص
● التحكم في تدفق المياه والوسائط العادية
● يضمن التبديل المصغّر من SPDT وظيفة التبديل الموثوقة
●15 ((8A) 250VAC تصنيف التبديل
● IP65، فئة I الحجرة
● يمكن تعديل نقطة ضبط
● قاذفة من الفولاذ المقاوم للصدأ
● مادة النحاس
● درجة حرارة السائل 120 درجة مئوية
● ضغط العمل القصوى 20Ba
| نوع العملية | تشغيل / إيقاف، مرحلة واحدة، المفتاح الميكرو |
| الناتج | SPDT 15 ((8A) 24/250VAC |
| معدلات التدفقات | انظر جدول معدل التدفق |
| تعديل تحديد معدل التدفق | المسمار الداخلي |
| عنصر استشعار | الملاحة |
| التطبيقات السائلة | الماء الساخن أو البارد أو الماء من البئر أو البحيرة أو الماء المالح أو إيثيلين غليكول |
| أجزاء مادة تتلامس مع السائل | النحاس |
| مادة الدفع | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20°C~120°C |
| درجة الحرارة المحيطة المسموح بها | -40°C~85°C |
| الرطوبة المحيطة المسموح بها | 10 إلى 90 ٪ RH ، غير مكثفة |
| دخول الكابلات | ملحقات M18 |
| السكن | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | الأبيض |
| الوزن | 1.0 كجم |
أنواع الطراز
| النموذج | الاتصال |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4 " -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
| حجم الأنابيب | 1 | واحد ونصف | واحد ونصف | 2 | 2 و 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق |
زيادة التدفق |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
انخفاض التدفق |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| الحد الأقصى للتدفق |
زيادة التدفق |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
انخفاض التدفق |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
ملاحظة:
بالنسبة لمعدلات التدفق مع الحرف الاخير "Z" ، يجب تركيب الدراجة 6 بوصة.
2وحدة سرعة التدفق في الجدول أعلاه هي GPM (m / h)
يمكن تثبيت مفتاح التدفق في أي موقف بعيدًا عن المرفقين أو التخدير ، مع سهم على اتجاه التدفق. إذا كان الأنبوب عموديًا ، أعد معايرة النطاق لتوازن وزن الدفع.إذا تم تركيب الجهاز لأسفل، يجب أن تحرص على التخلص من الخردة وتطبيقها في أنبوب مستقيم بعيد عن المرشحات والصمامات، وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنابيب في أعلى وأسفل وحدة.
ملاحظة:
مفتاح التدفق معايرة المصنع في الحساسية الحد الأدنى. لزيادة صمام ضبط، وتحويل المسمار ضبط في اتجاه عقارب الساعة.يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المنشأة.
| قم بتثبيت Paddle | |
| الأنابيب | لا. |
| 1" | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2" | 1,2 |
| 21/2 " | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
