تفاصيل المنتج:
|
| الاسم: | مفاتيح التدفق السائل | دعم مخصص: | تصنيع المعدات الأصلية |
|---|---|---|---|
| ضمان: | 1 سنة | إصدار الشهادات: | CE |
| ترتيب الاتصال: | SPDT | التصنيف الكهربائي: | 15(8) أ 24/250 فولت تيار متردد |
| درجة الحرارة المسموح بها: | مجداف （-20 ~ 120 ℃） | تثبيت: | التثبيت العمودي |
| توصيل: | 3-5 أيام عمل | كابل: | M18 |
| عنصر الاستشعار: | مجداف | حماية: | IP65 |
| لون: | أبيض | ||
| إبراز: | 15A مفاتيح تدفق السوائل,مفاتيح تدفق السوائل 15A 24V,15A مفتاح تحكم تدفق المياه IP65,15A 24V Liquid Flow Switches,15A IP65 water flow control switch |
||

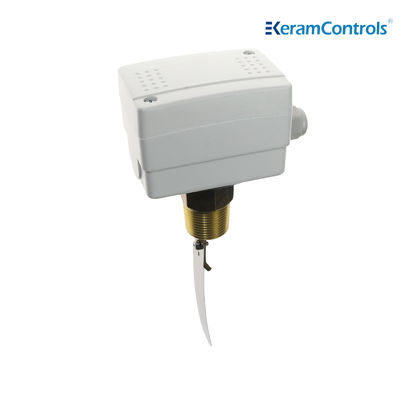

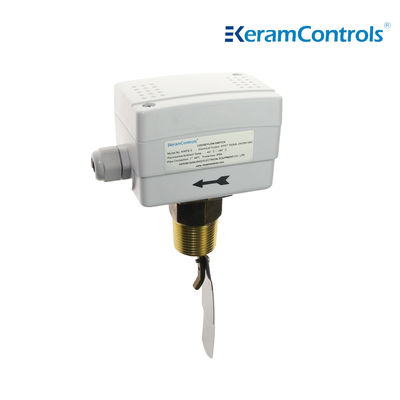

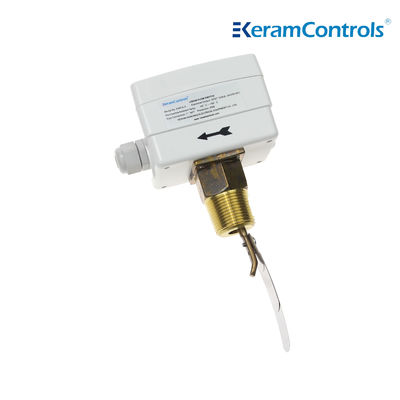

مفاتيح تدفق السوائل النحاسية OEM IP65 24 فولت 15 أمبير للتدفئة وتكييف الهواء
مفتاح ريشة تدفق السوائل من سلسلة KWFS، مناسب لأنابيب المصانع الصناعية: التدفئة وتكييف الهواء وأنظمة التبريد والمضخات الحرارية. التحكم في تدفق المياه والوسائط العادية.
التحكم في تدفق السوائل ومراقبته في الغلايات والمضخات وما إلى ذلك، من معدات التدفئة والتبريد وتكييف الهواء.
الميزات
● التحكم في تدفق المياه والوسائط العادية
● مفتاح ميكرو SPDT مُجدد يضمن وظيفة تبديل موثوقة
● تصنيف المفتاح 15 (8 أمبير) 250 فولت تيار متردد
● IP65، فئة I من الغلاف
● نقطة الضبط قابلة للتعديل
● ريشة من الفولاذ المقاوم للصدأ
● مادة نحاسية
● أقصى درجة حرارة للسائل 120 درجة مئوية
● أقصى ضغط عمل 13.5 بار
| نوع التشغيل | تشغيل/إيقاف، أحادي المرحلة، مفتاح ميكرو |
| الإخراج | SPDT 15 (8 أمبير) 24/250 فولت تيار متردد |
| معدلات التدفق | انظر جدول معدل التدفق |
| تعديل إعداد معدل التدفق | برغي داخلي |
| عنصر الاستشعار | ريشة |
| تطبيقات السوائل | الماء الساخن والمبرد والبئر والبركة والبحر، أو محلول ملحي أو جلايكول الإيثيلين |
| مادة الأجزاء الملامسة للسائل | نحاس |
| مادة الريشة | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20 درجة مئوية ~ 120 درجة مئوية |
| درجة الحرارة المحيطة المسموح بها | -40 درجة مئوية ~ 85 درجة مئوية |
| الرطوبة المحيطة المسموح بها | 10...90% رطوبة نسبية، غير متكثفة |
| مدخل الكابل | تركيب M18 |
| الغلاف | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | أبيض |
| الوزن | 1.0 كجم |
أنواع الطراز
| الطراز | التوصيل |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| حجم أنبوب الخط (بالبوصة) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق | زيادة التدفق ①&②متصل |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| انخفاض التدفق ①&③متصل |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| الحد الأقصى للتدفق | زيادة التدفق ①&②متصل |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| انخفاض التدفق ①&③متصل |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
ملاحظة:
① بالنسبة لمعدلات التدفق مع اللاحقة "Z"، يجب تركيب الريشة مقاس 6 بوصات.
② وحدة معدل التدفق للجدول أعلاه هي GPM (م / ساعة)
يمكن تركيب مفتاح التدفق في كل موضع بعيدًا عن الأكواع أو الخانقات، مع وجود سهم في اتجاه التدفق. إذا كان الأنبوب رأسيًا، فأعد معايرة النطاق لموازنة وزن الريشة. إذا تم تركيب الجهاز لأسفل، فاحرص على عدم وجود خبث وقم بتطبيقه في أنبوب مستقيم بعيدًا عن المرشحات والصمامات وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنبوب في اتجاه المنبع والمصب من الوحدة.
ملاحظة:
تمت معايرة مفتاح التدفق في المصنع عند الحد الأدنى من الحساسية. لزيادة صمام الضبط، أدر برغي الضبط في اتجاه عقارب الساعة. يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المصنع.
| تثبيت الريشة | |
| الأنابيب | رقم. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 س: ما هو وقت التسليم؟
ج: وفقًا لمواصفات وكمية طلبك، بشكل عام 4
أيام للمنتجات القياسية العادية في حدود 10 قطع.
2 س: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنعون يتمتعون بخبرة سنوات عديدة. لدينا
مصنع خاص بنا. مرحبًا بك لزيارة مصنعنا.
3 س: هل يمكننا استخدام شعارنا على المنتجات؟
ج: نعم. يمكننا تقديم خدمة OEM.
4 س: هل لديك منتجات بشهادة مقاومة للانفجار؟
ج: نعم، يمكننا تقديم شهادات السلامة الجوهرية ومقاومة اللهب.
5 س: ما هو الضمان على منتجاتك؟
ج: العادي هو 12 شهرًا.
6 س: ما هي وسيلة النقل؟
ج: صريح مثل TNT و Fedex و DHL و UPS، أو الخدمات اللوجستية عن طريق المؤشر.
