تفاصيل المنتج:
|
| الاسم: | مفاتيح التدفق السائل | دعم مخصص: | تصنيع المعدات الأصلية |
|---|---|---|---|
| ضمان: | 1 سنة | حماية: | IP65 |
| إصدار الشهادات: | CE | ترتيب الاتصال: | SPDT |
| التصنيف الكهربائي: | 15(8) أ 24/250 فولت تيار متردد | درجة الحرارة المسموح بها: | مجداف （-20 ~ 120 ℃） |
| تثبيت: | التثبيت العمودي | توصيل: | 3-5 أيام عمل |
| كابل: | M18 | عنصر الاستشعار: | مجداف |
| إبراز: | مفاتيح تدفق السوائل الآلية KWFS,مفاتيح تدفق السوائل الصناعية KWFS,مفتاح جهاز استشعار تدفق مضخة المياه KWFS 250V,KWFS Industrial Liquid Flow Switches,KWFS 250V water pump flow sensor switch |
||

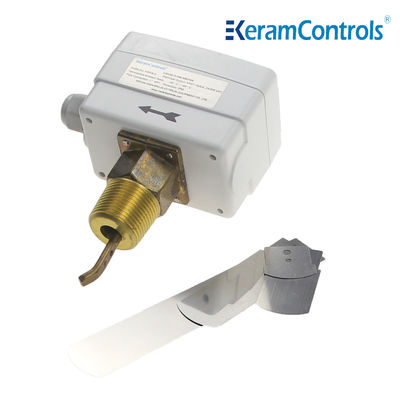

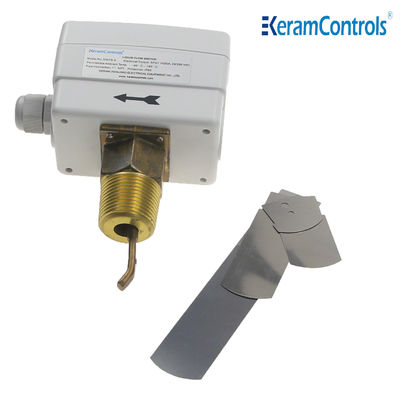

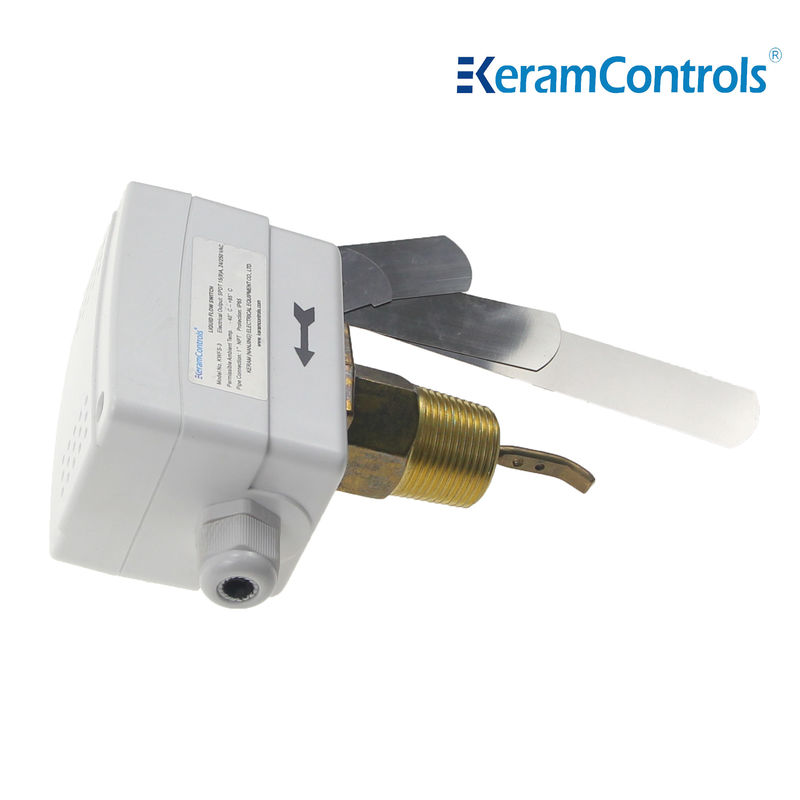

مفتاح تدفق السوائل من سلسلة KWFS.
مفاتيح تدفق السوائل OEM IP65 نحاس 250V 8A أتمتة صناعية.
مفتاح مجداف التدفق السائل من سلسلة KWFS، مناسب لأنابيب المصانع الصناعية: التدفئة وتكييف الهواء وأنظمة التبريد والمضخات الحرارية. التحكم في تدفق المياه والوسائط العادية.
التحكم في تدفق السوائل ومراقبته في الغلايات والمضخات وما إلى ذلك، من معدات التدفئة والتبريد وتكييف الهواء.
الميزات
● التحكم في تدفق المياه والوسائط العادية
● يضمن مفتاح SPDT الصغير المُجدد وظيفة التبديل الموثوقة
● تصنيف مفتاح 15(8A)250VAC
● IP65، فئة I حاوية
● نقطة الضبط قابلة للتعديل
● مجداف من الفولاذ المقاوم للصدأ
● مادة نحاسية
● أقصى درجة حرارة للسائل 120℃
● أقصى ضغط عمل 13.5Ba
| نوع التشغيل | تشغيل/إيقاف، مرحلة واحدة، مفتاح صغير |
| الإخراج | SPDT 15(8A) 24/250VAC |
| معدلات التدفق | انظر جدول معدل التدفق |
| تعديل إعداد معدل التدفق | برغي داخلي |
| عنصر الاستشعار | مجداف |
| تطبيقات السوائل | الماء الساخن والمبرد والبئر والبركة والبحر، محلول ملحي أو جلايكول الإيثيلين |
| مادة الأجزاء الملامسة للسائل | نحاس |
| مادة المجداف | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20℃~120℃ |
| درجة الحرارة المحيطة المسموح بها | -40℃~85℃ |
| الرطوبة المحيطة المسموح بها | 10…90% رطوبة نسبية، غير متكثفة |
| مدخل الكابل | تركيب M18 |
| الإسكان | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | أبيض |
| الوزن | 1.0 كجم |
أنواع الموديلات
| الموديل | الاتصال |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| حجم أنبوب الخط (بالبوصة) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق | زيادة التدفق ①&②متصل |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| انخفاض التدفق ①&③متصل |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| الحد الأقصى للتدفق | زيادة التدفق ①&②متصل |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| انخفاض التدفق ①&③متصل |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
ملاحظة:
① بالنسبة لمعدلات التدفق مع اللاحقة "Z"، يجب تركيب المجداف مقاس 6 بوصات.
② وحدة معدل التدفق للجدول أعلاه هي GPM (م / ساعة)
يمكن تركيب مفتاح التدفق في كل موضع بعيدًا عن الأكواع أو الخانقات، مع وجود سهم في اتجاه التدفق. إذا كان الأنبوب رأسيًا، فأعد معايرة النطاق لموازنة وزن المجداف. إذا تم تركيب الجهاز لأسفل، فاحرص على الشوائب وقم بتطبيقه في أنبوب مستقيم بعيدًا عن المرشحات والصمامات وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنبوب في اتجاه المنبع والمصب من الوحدة.
ملاحظة:
تمت معايرة مفتاح التدفق في المصنع عند الحد الأدنى من الحساسية. لزيادة صمام الضبط، أدر برغي الضبط في اتجاه عقارب الساعة. يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المصنع.
| تثبيت المجداف | |
| الأنابيب | رقم. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 س: ما هو وقت التسليم؟
ج: وفقًا لمواصفات وكمية طلبك، بشكل عام 4
أيام للمنتجات القياسية العادية في غضون 10 قطع.
2 س: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنعون يتمتعون بسنوات عديدة من الخبرة. لدينا
مصنع خاص بنا. مرحبًا بك لزيارة مصنعنا.
3 س: هل يمكننا استخدام شعارنا على المنتجات؟
ج: نعم. يمكننا تقديم خدمة OEM.
4 س: هل لديك منتجات بشهادة مقاومة للانفجار؟
ج: نعم، يمكننا تقديم شهادات السلامة الجوهرية ومقاومة اللهب.
5 س: ما هو الضمان على منتجاتك؟
ج: العادي هو 12 شهرًا.
6 س: ما هي وسيلة النقل؟
ج: صريح مثل TNT و Fedex و DHL و UPS، أو الخدمات اللوجستية حسب المؤشر.
