تفاصيل المنتج:
|
| نوع العملية: | مفتاح تشغيل / إيقاف ، أحادي المرحلة ، مفتاح صغير | الإخراج: | SPDT 15 (8A) 24 / 250VAC |
|---|---|---|---|
| ضمان: | 1 سنة | عنصر الاستشعار: | مجداف |
| مادة مجداف: | الفولاذ المقاوم للصدأ | درجة حرارة السائل: | -20 ℃ ~ 120 ℃ |
| درجة الحرارة المحيطة المسموح بها: | -40 ℃ ~ 85 ℃ | ||
| إبراز: | 0أجهزة إرسال أجهزة استشعار 35Mpa,0أجهزة إرسال أجهزة استشعار بقوة 35Mpa 5V,0جهاز استشعار تدفق السوائل,0.35Mpa 5V Sensor Transmitters,0.35Mpa 24V liquid flow sensor |
||

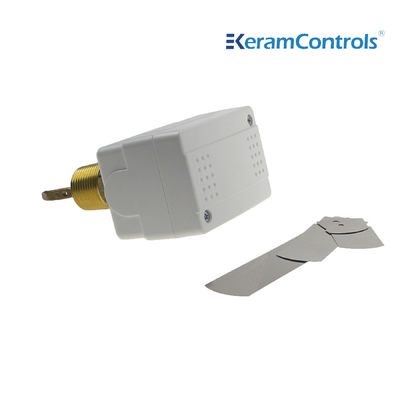

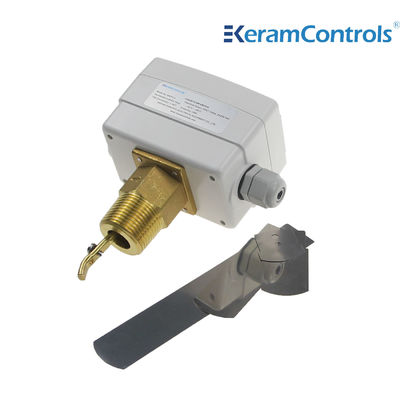

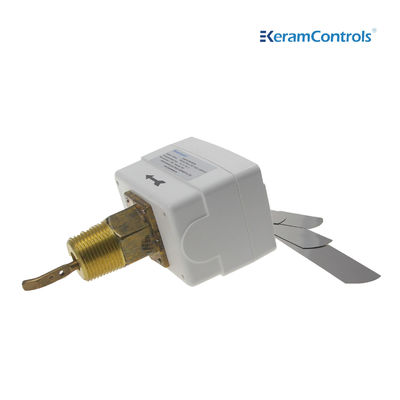

مفتاح تدفق السائل من سلسلة KWFS ، مناسبة للأنابيب في المنشآت الصناعية: التدفئة وتكييف الهواء ، وأنظمة التبريد ومضخات الحرارة ، والتحكم في تدفق المياه والوسائط السائلة التقليدية.
التحكم ومراقبة تدفق السوائل من الغلايات والمضخات وما إلى ذلك من معدات التدفئة والتبريد وتكييف الهواء.
الخصائص
● التحكم في تدفق المياه والوسائط العادية
● يضمن التبديل المصغّر من SPDT وظيفة التبديل الموثوقة
●15 ((8A) 250VAC تصنيف التبديل
● IP65، فئة I الحجرة
● يمكن تعديل نقطة ضبط
● قاذفة من الفولاذ المقاوم للصدأ
●المادة النحاسية
● درجة حرارة السائل 120 درجة مئوية
● ضغط العمل القصوى 13.5Ba
| نوع العملية | تشغيل / إيقاف، مرحلة واحدة، المفتاح الميكرو |
| الناتج | SPDT 15 ((8A) 24/250VAC |
| معدلات التدفقات | انظر جدول معدل التدفق |
| تعديل تحديد معدل التدفق | المسمار الداخلي |
| عنصر استشعار | الملاحة |
| التطبيقات السائلة | الماء الساخن أو البارد أو الماء من البئر أو البحيرة أو الماء المالح أو غليكول الإيثيلين |
| أجزاء مادة تتلامس مع السائل | النحاس |
| مادة الدفع | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20°C~120°C |
| درجة الحرارة المحيطة المسموح بها | -40°C~85°C |
| الرطوبة المحيطة المسموح بها | 10 إلى 90 ٪ RH ، غير مكثفة |
| دخول الكابلات | ملحقات M18 |
| السكن | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | الأبيض |
| الوزن | 1.0 كجم |
أنواع الطراز
| النموذج | الاتصال |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4 " -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
| حجم الأنابيب | 1 | واحد ونصف | واحد ونصف | 2 | 2 و 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق | زيادة التدفق ①&2مرتبطة |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| انخفاض التدفق ①&3مرتبط |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| الحد الأقصى للتدفق | زيادة التدفق ①&2مرتبطة |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| انخفاض التدفق ①&3مرتبط |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
ملاحظة:
بالنسبة لمعدلات التدفق مع الحرف الاخير "Z" ، يجب تركيب الدراجة 6 بوصة.
وحدة سرعة التدفق في الجدول أعلاه هي GPM (m / h)
يمكن تثبيت مفتاح التدفق في أي موقف بعيدًا عن المرفقين أو التخدير ، مع سهم على اتجاه التدفق. إذا كان الأنابيب عموديًا ، أعد معايرة النطاق لتوازن وزن الدفع.إذا تم تركيب الجهاز لأسفل، يجب أن تحرص على التخلص من الخردة وتطبيقها في أنبوب مستقيم بعيد عن المرشحات والصمامات، وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنابيب فوق و أسفل وحدة.
ملاحظة:
مفتاح التدفق معايرة المصنع في الحساسية الحد الأدنى. لزيادة صمام ضبط، وتحويل المسمار ضبط في اتجاه عقارب الساعة.يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المنشأة.
| قم بتثبيت Paddle | |
| الأنابيب | لا. |
| 1" | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2" | 1,2 |
| 21/2 " | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 س: ما هو وقت التسليم؟
ج: وفقا لمواصفات وكمية طلبك، عموما 4
أيام للمنتجات القياسية العادية في غضون 10 قطع
2 س:هل أنت شركة تصنيع أو شركة تجارية؟
ج: نحن مصنعون مع سنوات عديدة من الخبرة.
مصنعنا الخاص.مرحبا بزيارة مصنعنا.
3 س: هل يمكننا استخدام شعارنا على المنتجات؟
ج: نعم، يمكننا توفير خدمة OEM.
هل لديك منتجات مع شهادة الدليل السابق؟
ج: نعم، يمكننا أن نقدم شهادات السلامة الداخلية والحرائق.
5 س: ما هو ضمان منتجاتك؟
الإجابة: العادي هو 12 شهراً.
السؤال 6: ما هي وسيلة النقل؟
ج: التعبير مثل TNT،Fedex،DHL،UPS، أو الخدمات اللوجستية حسب المؤشر.
