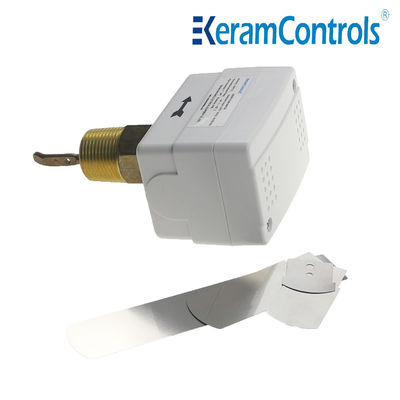

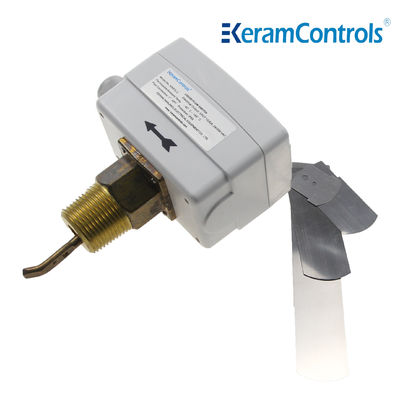

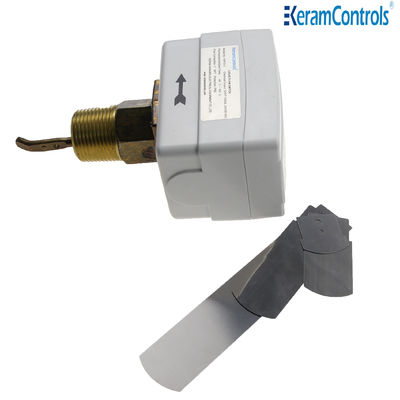

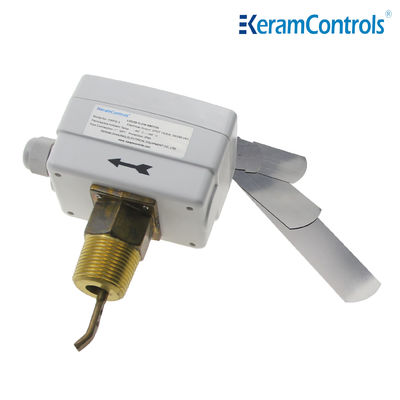

M18 SPDT نوع عجلة تحويل تدفق المياه IP44 بارد
| اسم: | مفاتيح التدفق السائل | دعم مخصص: | تصنيع المعدات الأصلية |
|---|---|---|---|
| ضمان: | 1 سنة | إصدار الشهادات: | CE |
| ترتيب الاتصال: | SPDT | التقييم الكهربائي: | 15(8) أ 24/250 فولت تيار متردد |
| درجة الحرارة المسموح بها: | مجداف （-20 ~ 120 ℃） | تثبيت: | التثبيت العمودي |
| توصيل: | 3-5 أيام عمل | كابل: | M18 |
| عنصر الاستشعار: | مجداف | حماية: | IP65 |
| لون: | أبيض | ||
| إبراز |
M18 SPDT نوع عبارة عن مفتاح تدفق المياه,M18 عجلة نوع مفتاح تدفق المياه,M18 IP44 مفتاح تدفق المياه المبردة,M18 Paddle Type Water Flow Switch,M18 IP44 chilled water flow switch |
||
M18 SPDT نوع عجلة تحويل تدفق المياه IP44 بارد
الوصف
مفتاح تدفق السوائل من سلسلة KWFS
OEM IP65 النحاس 24V 15A مفاتيح تدفق السائل للتدفئة ، تكييف الهواء
مفتاح تدفق السائل من سلسلة KWFS ، مناسبة للأنابيب من المصانع الصناعية: التدفئة وتكييف الهواء ، وأنظمة التبريد ومضخات الحرارة. التحكم في تدفق المياه والوسائط العادية.
القوارب قابلة للتعديل لتناسب أنبوب من 1 إلى 8 بوصة
يقدم مفتاح الدفع لتدفق السائل من سلسلة KWFS حلًا اقتصاديًا لإثبات التدفق.
التطبيق
التحكم ومراقبة تدفق السوائل من الغلايات والمضخات وما إلى ذلك من معدات التدفئة والتبريد وتكييف الهواء.
الخصائص
● التحكم في تدفق المياه والوسائط العادية
● يضمن التبديل المصغّر من SPDT وظيفة التبديل الموثوقة
●15 ((8A) 250VAC تصنيف التبديل
● IP65، فئة I الحجرة
● يمكن تعديل نقطة ضبط
● قاذفة من الفولاذ المقاوم للصدأ
●المادة النحاسية
● درجة حرارة السائل 120 درجة مئوية
● ضغط العمل القصوى 13.5Ba
المواصفات
| نوع العملية | تشغيل / إيقاف، مرحلة واحدة، المفتاح الميكرو |
| الناتج | SPDT 15 ((8A) 24/250VAC |
| معدلات التدفقات | انظر جدول معدل التدفق |
| تعديل تحديد معدل التدفق | المسمار الداخلي |
| عنصر استشعار | الملاحة |
| التطبيقات السائلة | الماء الساخن أو البارد أو الماء من البئر أو البحيرة أو الماء المالح أو إيثيلين غليكول |
| أجزاء مادة تتلامس مع السائل | النحاس |
| مادة الدفع | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20°C~120°C |
| درجة الحرارة المحيطة المسموح بها | -40°C~85°C |
| الرطوبة المحيطة المسموح بها | 10 إلى 90 ٪ RH ، غير مكثفة |
| دخول الكابلات | ملحقات M18 |
| السكن | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | الأبيض |
| الوزن | 1.0 كجم |
أنواع الطراز
| النموذج | الاتصال |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4 " -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
جدول معدل تدفق السائل
| حجم الأنابيب | 1 | واحد ونصف | واحد ونصف | 2 | 2 و 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق | زيادة التدفق ①&2مرتبطة |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| انخفاض التدفق ①&3مرتبط |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| الحد الأقصى للتدفق | زيادة التدفق ①&2مرتبطة |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| انخفاض التدفق ①&3مرتبط |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
ملاحظة:
بالنسبة لمعدلات التدفق مع الحرف الاخير "Z" ، يجب تركيب الدراجة 6 بوصة.
2وحدة سرعة التدفق في الجدول أعلاه هي GPM (m / h)
الأسلاك الكهربائية
التثبيت
يمكن تثبيت مفتاح التدفق في أي موقف بعيدًا عن المرفقين أو التخدير ، مع سهم على اتجاه التدفق. إذا كان الأنبوب عموديًا ، أعد معايرة النطاق لتوازن وزن الدفع.إذا تم تركيب الجهاز لأسفل، يجب أن تحرص على التخلص من الخردة وتطبيقها في أنبوب مستقيم بعيد عن المرشحات والصمامات، وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنابيب في أعلى وأسفل وحدة.
ملاحظة:
مفتاح التدفق معايرة المصنع في الحساسية الحد الأدنى. لزيادة صمام ضبط، وتحويل المسمار ضبط في اتجاه عقارب الساعة.يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المنشأة.
الأبعاد (ملم)
أدوات التجديف
| قم بتثبيت Paddle | |
| الأنابيب | لا. |
| 1" | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2" | 1,2 |
| 21/2 " | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
الأسئلة الشائعة
1 س: ما هو وقت التسليم؟
ج: وفقا لمواصفات وكمية طلبك، عموما 4
أيام للمنتجات القياسية العادية في غضون 10 قطع
2 س:هل أنت شركة تصنيع أو شركة تجارية؟
ج: نحن مصنعون مع سنوات عديدة من الخبرة.
مصنعنا الخاص.مرحبا بزيارة مصنعنا.
3 س: هل يمكننا استخدام شعارنا على المنتجات؟
ج: نعم، يمكننا توفير خدمة OEM.
هل لديك منتجات مع شهادة الدليل السابق؟
ج: نعم، يمكننا أن نقدم شهادات السلامة الداخلية والحرائق.
5 س: ما هو ضمان منتجاتك؟
الإجابة: العادي هو 12 شهراً.
السؤال 6: ما هي وسيلة النقل؟
ج: التعبير مثل TNT،Fedex،DHL،UPS، أو الخدمات اللوجستية حسب المؤشر.
