مفتاح التدفق للمبرد
| نموذج: | KWFS | نوع العملية: | تشغيل/إيقاف، مرحلة واحدة، التبديل الجزئي |
|---|---|---|---|
| الإخراج: | SPDT 15(8A) 24/250VAC | عنصر الاستشعار: | مجداف |
| مادة مجداف: | الفولاذ المقاوم للصدأ | ||
| إبراز |
مستشعر تدفق السائل KML2,مستشعر تدفق السائل DC5V,1مفتاح جهاز استشعار تدفق المياه,DC5V liquid flow sensor,1.75Mpa water flow sensor switch |
||

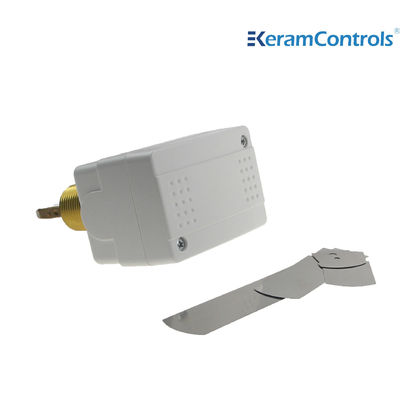

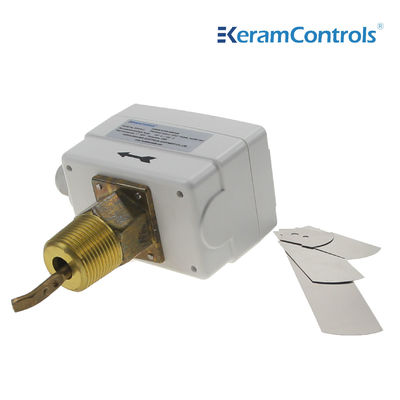

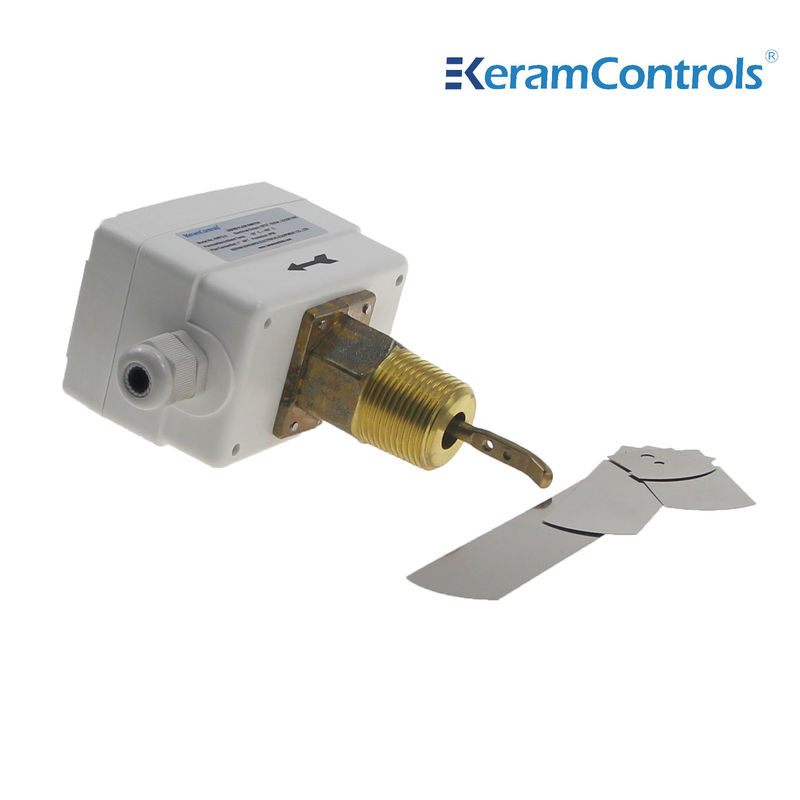

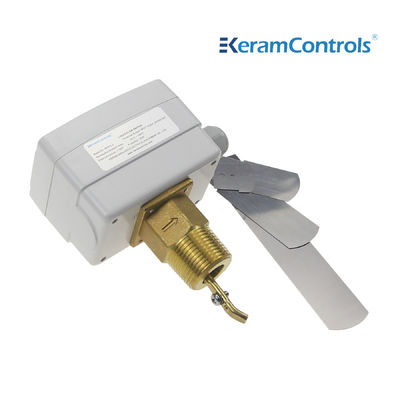

مفتاح التدفق للمبرد
وصف
إن KWFS هو مفتاح تدفق لكل من السوائل السائلة وغير المسببة للتآكل، ويمكن استخدامه في خيوط الفولاذ المقاوم للصدأ للاتصال بالوسائط إذا لزم الأمر في السوائل المسببة للتآكل.
طلب
التحكم ومراقبة تدفق السوائل في الغلايات والمضخات وغيرها من معدات التدفئة والتبريد وتكييف الهواء.
سمات
● التحكم في تدفق المياه والوسائط العادية
● يضمن المفتاح الصغير SPDT المتجدد وظيفة التبديل الموثوقة
● تصنيف التبديل 15 (8 أمبير) 250 فولت تيار متردد
● IP65، الطبقة الأولى
● ضبط نقطة قابلة للتعديل
● مجداف من الفولاذ المقاوم للصدأ
● مادة نحاسية
● ماكس. درجة حرارة السائل 120 درجة مئوية
● الحد الأقصى لضغط العمل 20Ba
تحديد
| نوع العملية | تشغيل/إيقاف، مرحلة واحدة، التبديل الجزئي |
| الإخراج | SPDT 15(8A) 24/250VAC |
| معدلات التدفق | انظر جدول معدل التدفق |
| تعديل إعداد معدل التدفق | المسمار الداخلي |
| عنصر الاستشعار | مجداف |
| التطبيقات السائلة | مياه ساخنة، مبردة، جيدة، مياه حمام السباحة والبحر، محلول ملحي أو جلايكول الإيثيلين |
| أجزاء المواد في اتصال مع السوائل | النحاس |
| مادة مجداف | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20 درجة مئوية ~ 120 درجة مئوية |
| درجة الحرارة المحيطة المسموح بها | -40 درجة مئوية ~ 85 درجة مئوية |
| الرطوبة المحيطة المسموح بها | 10…90% رطوبة نسبية، غير متكثفة |
| دخول الكابل | تركيب M18 |
| السكن | مقاومة الحريق ABS أو PC |
| حماية | IP65 |
| لون | أبيض |
| وزن | 1.0 كجم |
أنواع النماذج
| نموذج | اتصال |
| كوفس-1 | 1/2" -14 معاهدة عدم الانتشار |
| كوفس-2 | 3/4" -14 معاهدة عدم الانتشار |
| كوفس-3 | 1" -11½ معاهدة عدم الانتشار |
جدول معدل تدفق السائل
| حجم خط الأنابيب (بوصة) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق | زيادة التدفق ①&②متصل |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| انخفاض التدفق ①&③متصل |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| الحد الأقصى للتدفق | زيادة التدفق ①&②متصل |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| انخفاض التدفق ①&③متصل |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
ملحوظة:
①بالنسبة لمعدلات التدفق ذات اللاحقة "Z"، يجب تثبيت المجداف مقاس 6 بوصة.
②وحدة معدل التدفق في الجدول أعلاه هي GPM (م / ساعة)
التمديدات الكهربائية
تثبيت
يمكن تركيب مفتاح التدفق في كل موضع بعيدًا عن المرفقين أو الخانق، مع وجود سهم في اتجاه التدفق. إذا كان الأنبوب عموديًا، فأعد معايرة النطاق لموازنة وزن المجداف. إذا تم تركيب الجهاز للأسفل، فاحرص على التخلص من الخبث ووضعه في أنبوب مستقيم بعيد عن المرشحات والصمامات وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنبوب في أعلى وأسفل الوحدة.
ملحوظة:
يتم معايرة مفتاح التدفق في المصنع عند الحد الأدنى من الحساسية. لزيادة صمام الضبط، أدر برغي الضبط في اتجاه عقارب الساعة. يجب أن يكون صمام القطع ≥ الحد الأدنى من التدفق اللازم لضمان حماية المصنع.
الأبعاد (مم)
المجاذيف
| تثبيت مجداف | |
| ماسورة | لا. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"ز | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"ز | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"ز | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"ز | 1,2,3,4 |
