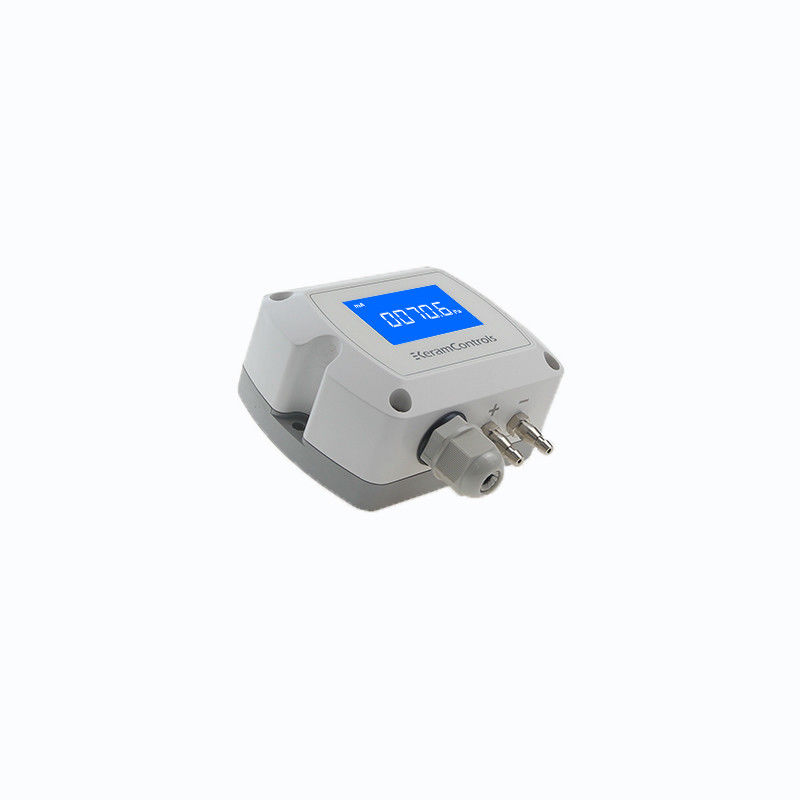

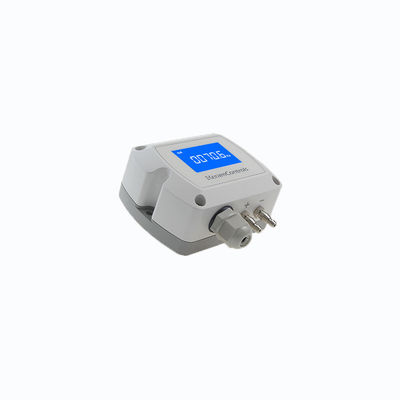

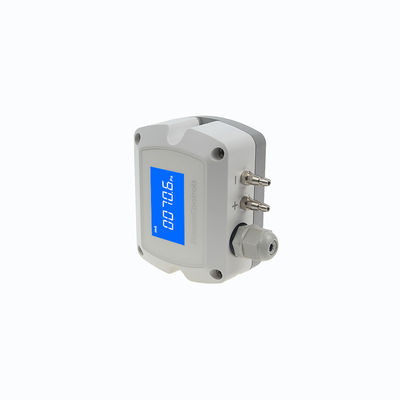

مستشعر الضغط التفاضلي الرقمي IP65 لنظام التكييف
| وسائط: | الهواء والغازات المحايدة | السيارات صفر: | المعايرة اليدوية |
|---|---|---|---|
| فئة الحماية: | IP65 / نيما 4 | دقة: | <±1% FS@-5 إلى +65 درجة مئوية |
| درجة حرارة التشغيل: | -20 ··· + 70 درجة مئوية | حماية السكن: | IP65 |
| إبراز |
مستشعر الضغط التفاضلي الرقمي IP65,جهاز استشعار الضغط التفاضلي للـ HVAC DPT,جهاز تحويل الضغط الرقمي IP65,HVAC DPT Differential Pressure Sensor,IP65 Digital Differential Pressure Transducer |
||
جهاز استشعار ضغط التفاضل الرقمي
الوصف
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element يتم نقلها إلى جانبي الحاجز القياسي من خلال الحاجز العازل وسائل التعبئة في العنصر.الحجاب الحاجز القياس والإلكترودات على أوراق العزل على جانبي تشكل مكثف.
عندما يكون الضغط على الجانبين غير متسق ، يتم قياس تحرك الحجاب الحاجز ، وتحركها متناسب مع فرق الضغط ،لذلك السعة على الجانبين ليست متساويةيتم تحويلها إلى إشارة متناسبة مع الضغط من خلال التذبذب والتكامل.مبدأ العمل من جهاز نقل الضغط و جهاز نقل الضغط المطلق هو نفسه مثل جهاز استشعار الضغط التفاضلي الدقيقالفرق هو أن ضغط غرفة الضغط المنخفض هو ضغط الجو أو ضغط الفراغ.يحول محول A / D تيار المعدل إلى إشارة تناظرية يستخدمها وحدة التحكم الدقيقة لحكم قيمة ضغط المدخل. يسيطر المعالج الدقيق على تشغيل جهاز الإرسال. بالإضافة إلى ذلك فإنه خطية المستشعر. إعادة تعيين نطاق الكشف. حساب تحويل وحدة الهندسة، التخفيف، فتح، تصميم المستشعر،التشخيص والاتصالات الرقمية.
السمة
- تتراوح من -25/+25Pa إلى -10000/+10000Pa (وفقاً للنماذج)
- المعايرة اليدوية للصفر التلقائي
- إنتاج الإشارة الرقمية
- الدقة القياسية < ± 1٪ FS
- حماية منزل IP65
التطبيق
- نظام HVAC
- غرف نظيفة للأدوية
- غرف نظيفة إلكترونية
- غرف نظيفة طبية
- المباني التجارية
- مركز النقل العام
البيانات التقنية
| النموذج | KDP210 |
| وحدات القياس | أبي2O،inWG،mmHG،KPa،mbar |
| الدقة | < ± 1٪ FS@-5 إلى + 65 درجة مئوية |
| وقت الاستجابة | 0.5s |
| استقرار متكرر | ±0.01 ٪ عند FS / السنة |
| القرار | 0.1 Pa؛ 0.1 mmH2O: 0.01mbar: 0.01mmHG |
| الإعلام | الهواء والغازات المحايدة |
| درجة حرارة العمل | -20... +70 درجة مئوية |
| درجة حرارة التخزين | -40... +60 درجة مئوية |
| استهلاك الطاقة | < 1.5 واط |
| تتسامح مع الضغط | x15 |
| إمدادات الطاقة | 16 ~ 30VAC / DC (3 سلك) / 18 ~ 30VDC (2 سلك) |
| إشارة الخروج | 4-20mA ((2 سلك) |
| 4-20mA ((3سلك) | |
| 0 ~ 5V / 0 ~ 10VDC ((3 سلك) | |
| الرسائل الرقمية | |
| مخصصة | |
| أوتو زيرو | المعايرة اليدوية |
| مواد السكن | PC&ABS، UL94V-0 |
| فئة الحماية | IP65/NEMA4 |
| العرض | شاشة LCD مضاءة خلفيا ((4-20mA سلك 2 بدون ضوء خلفي) |
| الغدة الحبلية | M16*1.5 |
البعد ((ملم)
ضبط نطاق القياس
إعداد الإخراج ((3 سلك نموذج)
تصحيح نقطة الصفر يدوياً
دليل الطلبe
KDP210-مخرج عرض النطاق
| النموذج | النطاق | العرض | الناتج | |||
| KDP210 | -100~+100Pa | (1) | إضاءة خلفية LCD | (د) | 4-20mA ((2 سلك) | (هـ) |
| -1000~+1000Pa | (2) | 4-20mA ((3 أسلاك) | (ف) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 أسلاك) | (ج) | |||
| -10000~+10000Pa | (4) | الرسائل الرقمية | (هـ) | |||
| مخصصة | ||||||
ناقل الضغط التفاضلي KDP210Q
