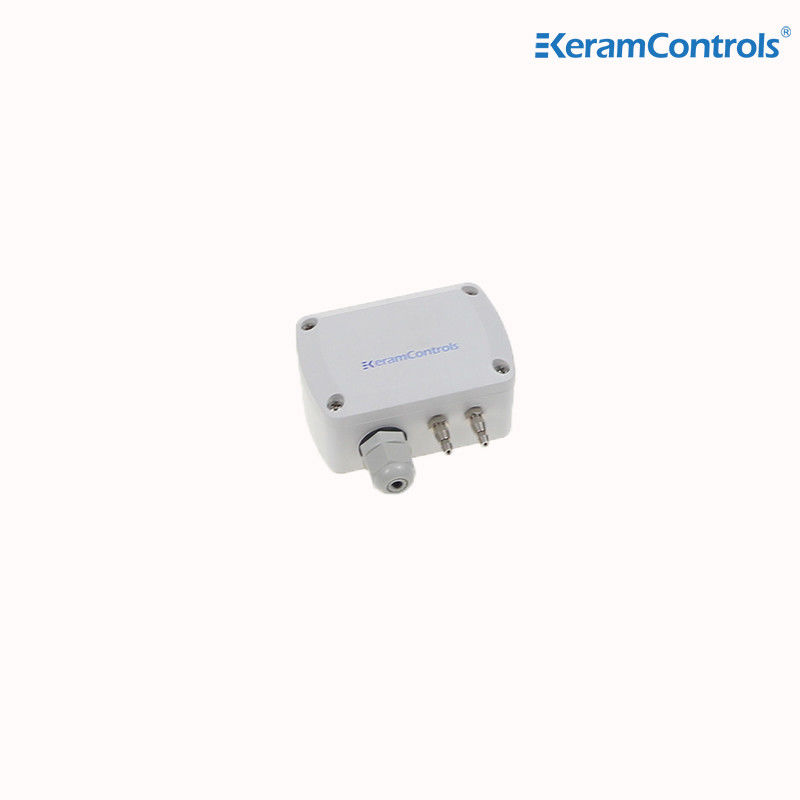

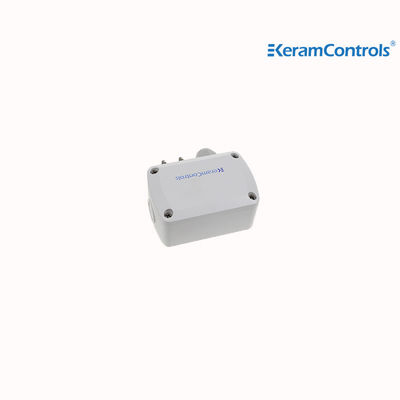

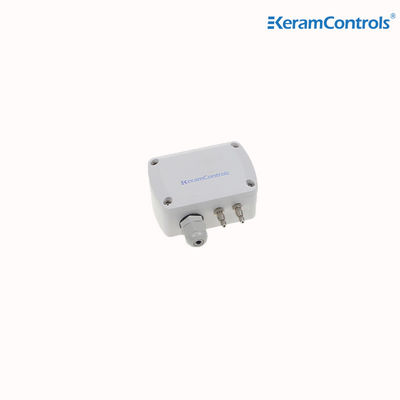

IP65 NEMA4 Dpt مستشعر الضغط التفاضلي مخصص
| إشارة الإخراج: | 4-20mA （3 سلك） | درجة حرارة التخزين: | -40…+60 درجة مئوية |
|---|---|---|---|
| استهلاك الطاقة: | ＜ 1.5 واط | دقة: | <±1% FS@-5 إلى +65 درجة مئوية |
| إبراز |
مستشعر IP65 Dpt,جهاز استشعار NEMA4 Dpt,جهاز استشعار ضغط تفاضلي مخصص,NEMA4 Dpt Sensor,Customized Differential Pressure Sensor |
||
مستشعر ديت ضغط متفاوت
الوصف
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
لأن مخرج الإشارة من جسر (ويلستون) على الرقاقة الحساسة لديه علاقة خطية جيدة مع الضغط التفاضلييمكن تحقيق القياس الدقيق للضغط التفاضلي المقاس.
يستخدم ناقل الضغط التفاضلي على نطاق واسع في التحكم في العمليات الصناعية وقياس التدفق والأدوات الطبية وقياس الديناميكا الهوائية والمعدات الهيدروليكية والهوائية ومجالات أخرى.
يستخدم جهاز إرسال الضغط التفاضلي بشكل رئيسي لقياس الضغط التفاضلي ومستوى السائل والجريان.
في صناعة البترول والبتروكيماويات، والضغط التفاضلي، مستوى السائل والجريان هي معايير مهمة جدا، لذلك يمكن أن إرسال الضغط التفاضلي إدراك العرض المحلي، ومراقبة عن بعد،التحكم، جهاز إنذار ووظائف أخرى.
السمة
- تتراوح من -25/+25Pa إلى -10000/+10000Pa (وفقاً للنماذج)
- المعايرة اليدوية للصفر التلقائي
- إنتاج الإشارة الرقمية
- الدقة القياسية < ± 1٪ FS
- حماية منزل IP65
- عند ≤ 100Pa، الدقة < ± 3%FS±2Pa
التطبيق
- نظام HVAC
- غرف نظيفة للأدوية
- غرف نظيفة إلكترونية
- غرف نظيفة طبية
- المباني التجارية
- مركز النقل العام
البيانات التقنية
| النموذج | KDP110 |
| وحدات القياس | أبي2O،inWG،mmHG،KPa،mbar |
| الدقة | < ± 1٪ FS@-5 إلى + 65 درجة مئوية |
| وقت الاستجابة | 0.5s |
| استقرار متكرر | ±0.01 ٪ عند FS / السنة |
| القرار | 0.1 Pa؛ 0.1 mmH2O: 0.01mbar: 0.01mmHG |
| الإعلام | الهواء والغازات المحايدة |
| درجة حرارة العمل | -20... +70 درجة مئوية |
| درجة حرارة التخزين | -40... +60 درجة مئوية |
| استهلاك الطاقة | < 1.5 واط |
| تتسامح مع الضغط | x15 |
| إمدادات الطاقة | 16 ~ 30VAC / DC (3 سلك) / 18 ~ 30VDC (2 سلك) |
| إشارة الخروج | 4-20mA ((2 سلك) |
| 4-20mA ((3سلك) | |
| 0 ~ 5V / 0 ~ 10VDC ((3 سلك) | |
| الرسائل الرقمية | |
| مخصصة | |
| أوتو زيرو | المعايرة اليدوية |
| مواد السكن | PC&ABS، UL94V-0 |
| فئة الحماية | IP65/NEMA4 |
| الغدة الحبلية | M16*1.5 |
البعد
ضبط نطاق القياس
إعداد الإخراج ((3 سلك نموذج)
تصحيح نقطة الصفر يدوياً
دليل الطلبe
KDP110-المدى-المخرج
| النموذج | النطاق | الناتج | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 سلك) | (هـ) |
| -1000~+1000Pa | (2) | 4-20mA ((3 أسلاك) | (ف) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 سلك) | (ج) | |
| -10000~+10000Pa | (4) | الرسائل الرقمية | (هـ) | |
| مخصصة | ||||
