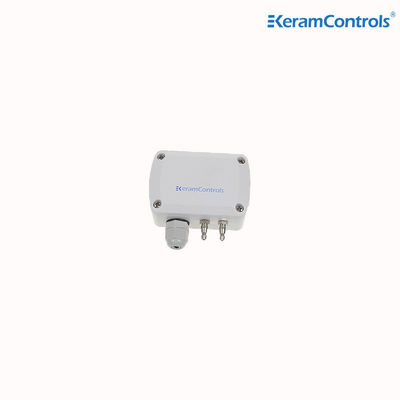

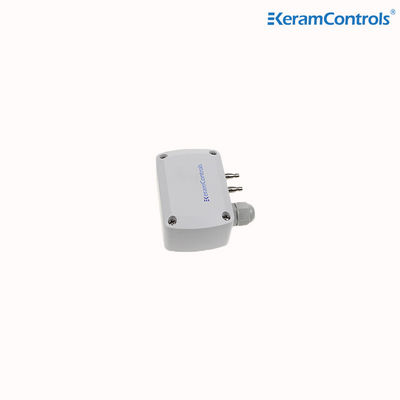

IP65 مستشعر ضغط الهواء التفاضلي مستشعر ضغط فرق نظام HVAC
| إشارة الإخراج: | 4-20mA （2 سلك） | درجة حرارة التخزين: | -40…+60 درجة مئوية |
|---|---|---|---|
| استهلاك الطاقة: | ＜ 1.5 واط | دقة: | <±1% FS@-5 إلى +65 درجة مئوية |
| درجة حرارة التشغيل: | -20 ··· + 70 درجة مئوية | ||
| إبراز |
جهاز استشعار ضغط الهواء التفاضلي 20mA,جهاز استشعار الضغط,مستشعر الضغط IP65,2wire Diff Pressure Sensor,IP65 Diff Pressure Sensor |
||
جهاز استشعار ضغط الهواء التفاضلي جهاز استشعار ضغط التفاضل
الوصف
مبدأ عمل ناقل الضغط التفاضلي ينقل الضغط التفاضلي الذي يتخذه أجزاء التخدير القياسية (البكاسات ، لوحات الفتحات ،أنابيب فنتوري) إلى الحجاب الحاجز العزلي على جانبي جهاز الإرسال من خلال أنابيب الضغط على جانبي جهاز الإرسال الضغطي، ثم ينقل إشارة الضغط التفاضلي إلى عنصر القياس من خلال سائل الختم (زيت السيليكون ، زيت الفلور) في الحجاب الحاجز ،ومن ثم فإن عنصر القياس سوف تحويل إشارة ضغط التفاضل في الإشارة الكهربائية المقابلة ونقلها إلى المحول، وأخيراً ، يتم تحويلها إلى إشارات كهربائية قياسية (1 ~ 5 فولت ، 4 ~ 20mA) بعد معالجتها بواسطة مكبر تشغيلي ووحدات أخرى.
عادةً ما يكون موقع تركيب جهاز إرسال الضغط التفاضلي بعيدًا عن غرفة التحكم. لضمان عدم تشويه الإشارة أثناء الإرسال،يتم استخدام إشارة التيار القياسي من 4 ~ 20mA بشكل عام كإشارة نقل، وإشارة الاتصال في غرفة التحكم تصبح 1 ~ 5 فولت.
السمة
- تتراوح من -25/+25Pa إلى -10000/+10000Pa (وفقاً للنماذج)
- المعايرة اليدوية للصفر التلقائي
- إنتاج الإشارة الرقمية
- الدقة القياسية < ± 1٪ FS
- حماية منزل IP65
- عند ≤ 100Pa، الدقة < ± 3%FS±2Pa
التطبيق
- نظام HVAC
- غرف نظيفة للأدوية
- غرف نظيفة إلكترونية
- غرف نظيفة طبية
- المباني التجارية
- مركز النقل العام
البيانات التقنية
| النموذج | KDP110 |
| وحدات القياس | أبي2O،inWG،mmHG،KPa،mbar |
| الدقة | < ± 1٪ FS@-5 إلى + 65 درجة مئوية |
| وقت الاستجابة | 0.5s |
| استقرار متكرر | ±0.01 ٪ عند FS / السنة |
| القرار | 0.1 Pa؛ 0.1 mmH2O: 0.01mbar: 0.01mmHG |
| الإعلام | الهواء والغازات المحايدة |
| درجة حرارة العمل | -20... +70 درجة مئوية |
| درجة حرارة التخزين | -40... +60 درجة مئوية |
| استهلاك الطاقة | < 1.5 واط |
| تتسامح مع الضغط | x15 |
| إمدادات الطاقة | 16 ~ 30VAC / DC (3 سلك) / 18 ~ 30VDC (2 سلك) |
| إشارة الخروج | 4-20mA ((2 سلك) |
| 4-20mA ((3سلك) | |
| 0 ~ 5V / 0 ~ 10VDC ((3 سلك) | |
| الرسائل الرقمية | |
| مخصصة | |
| أوتو زيرو | المعايرة اليدوية |
| مواد السكن | PC&ABS، UL94V-0 |
| فئة الحماية | IP65/NEMA4 |
| الغدة الحبلية | M16*1.5 |
البعد
ضبط نطاق القياس
إعداد الإخراج ((3 سلك نموذج)
تصحيح نقطة الصفر يدوياً
دليل الطلبe
KDP110-المدى الخروج
| النموذج | النطاق | الناتج | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 سلك) | (هـ) |
| -1000~+1000Pa | (2) | 4-20mA ((3 أسلاك) | (ف) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 سلك) | (ج) | |
| -10000~+10000Pa | (4) | الرسائل الرقمية | (هـ) | |
| مخصصة | ||||
DPT جهاز نقل الضغط التفاضلي شاشة LCD 0.5s وقت الاستجابة
مرسل ضغط تفاضلي لغازات الهواء والغازات المتعادلة
