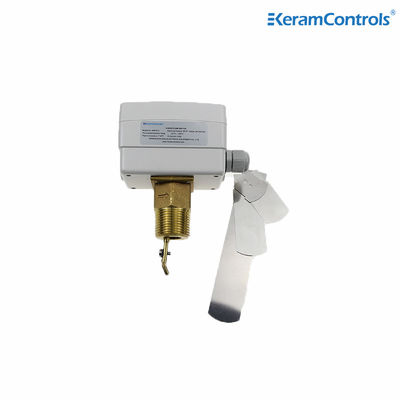

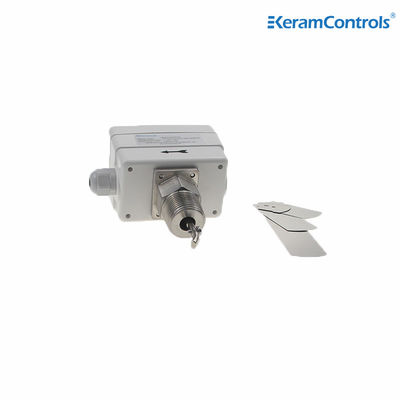

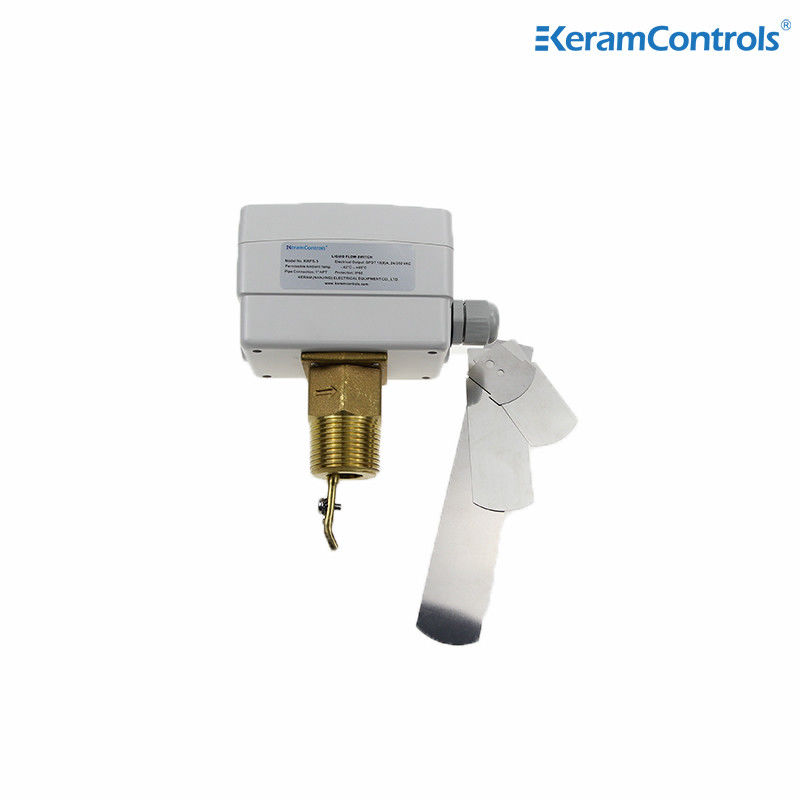

مفتاح التحكم في تدفق المياه SPDT حساس تدفق مضخة المياه
| نوع العملية: | تشغيل/إيقاف، مرحلة واحدة، التبديل الجزئي | الإخراج: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| معدلات التدفق: | انظر جدول معدل التدفق | حماية السكن: | IP65 |
| إبراز |
مستشعر تدفق مضخة المياه SPDT,مفتاح تحكم تدفق المياه 250VAC,مفتاح تحكم تدفق المياه IP65,Water Flow Control Switch 250VAC,Water Flow Control Switch IP65 |
||
جهاز استشعار تدفق مضخة المياه
الوصف
مفتاح تدفق المياه KWFS هو مفتاح تدفق مصنوع من غطاء مواد مركبة ، بمستوى حماية IP65 ، والذي يمكن أن يستوفي بيئات تشغيل قاسية نسبياً ،مع ضمان استقراره أثناء التشغيل وزيادة عمر الخدمة، وبالتالي خفض تكاليف استخدام العملاء.
مبدأ العمل هو أن مفتاح التدفق من النوع المستهدف (نوع المفتاح) يستخدم للكشف عن تدفق الهواء والزيت والماء في اتجاه واحد أو اتجاهين. يجب ألا يكون هناك حطام متشابك في الوسط.عندما يتدفق السائل من خلال الأنابيبمن خلال تعديل المسمار ضبط، يعمل قطب واحد مزدوج القذف الميكروسويتش في معدل التدفق المحدد والمخرجات إشارة التبديل؛ خلال الكشف ثنائي الاتجاه،يُدفع المُحرك المغناطيسي إلى الأعلىتستخدم للكشف عن تدفق أحادي الاتجاه من الهواء والماء، ويجب ألا يكون هناك حطام متشابك في الماء.عندما يتدفق السائل من خلال الأنابيب في الاتجاه المشار إليهمن خلال ضبط محول التحكم، يعمل الميكروسويتش القابل للطرد المزدوج ذو القطب الواحد في معدل التدفق المحدد ويصدر إشارة التبديل.يتم استخدام نطاق التدفق المحدد الكبير والتعديل المريح على نطاق واسع لقياس المياه، الغاز، النفط، والوسائط الأخرى.
التطبيق
التحكم ومراقبة تدفق السوائل من الغلايات والمضخات وما إلى ذلك من معدات التدفئة والتبريد وتكييف الهواء.
الخصائص
● التحكم في تدفق المياه والوسائط العادية
● يضمن التبديل المصغّر من SPDT وظيفة التبديل الموثوقة
●15 ((8A) 250VAC تصنيف التبديل
● IP65، فئة I الحجرة
● يمكن تعديل نقطة ضبط
● قاذفة من الفولاذ المقاوم للصدأ
● مادة النحاس
● درجة حرارة السائل 120 درجة مئوية
● ضغط العمل القصوى 20Ba
المواصفات
| نوع العملية | تشغيل / إيقاف، مرحلة واحدة، المفتاح الميكرو |
| الناتج | SPDT 15 ((8A) 24/250VAC |
| معدلات التدفقات | انظر جدول معدل التدفق |
| تعديل تحديد معدل التدفق | المسمار الداخلي |
| عنصر استشعار | الملاحة |
| التطبيقات السائلة | الماء الساخن أو البارد أو الماء من البئر أو البحيرة أو الماء المالح أو إيثيلين غليكول |
| أجزاء مادة تتلامس مع السائل | النحاس |
| مادة الدفع | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20°C~120°C |
| درجة الحرارة المحيطة المسموح بها | -40°C~85°C |
| الرطوبة المحيطة المسموح بها | 10 إلى 90 ٪ RH ، غير مكثفة |
| دخول الكابلات | ملحقات M18 |
| السكن | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | الأبيض |
| الوزن | 1.0 كجم |
أنواع الطراز
| النموذج | الاتصال |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4 " -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
جدول معدل تدفق السائل
| حجم الأنابيب | 1 | واحد ونصف | واحد ونصف | 2 | 2 و 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق |
زيادة التدفق |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
انخفاض التدفق |
2.5 |
3.7 |
5.0 |
19.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| الحد الأقصى للتدفق |
زيادة التدفق |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
انخفاض التدفق |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
ملاحظة:
بالنسبة لمعدلات التدفق مع الحرف الاخير "Z" ، يجب تركيب الدراجة 6 بوصة.
2وحدة سرعة التدفق في الجدول أعلاه هي GPM (m / h)
الأسلاك الكهربائية
التثبيت
يمكن تثبيت مفتاح التدفق في أي موقف بعيدًا عن المرفقين أو التخدير ، مع سهم على اتجاه التدفق. إذا كان الأنبوب عموديًا ، أعد معايرة النطاق لتوازن وزن الدفع.إذا تم تركيب الجهاز لأسفل، يجب أن تحرص على التخلص من الخردة وتطبيقها في أنبوب مستقيم بعيد عن المرشحات والصمامات، وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنابيب في أعلى وأسفل وحدة.
ملاحظة:
مفتاح التدفق معايرة المصنع في الحساسية الحد الأدنى. لزيادة صمام ضبط، وتحويل المسمار ضبط في اتجاه عقارب الساعة.يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المنشأة.
الأبعاد (ملم)
أدوات التجديف
| قم بتثبيت Paddle | |
| الأنابيب | لا. |
| 1" | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2" | 1,2 |
| 21/2 " | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
