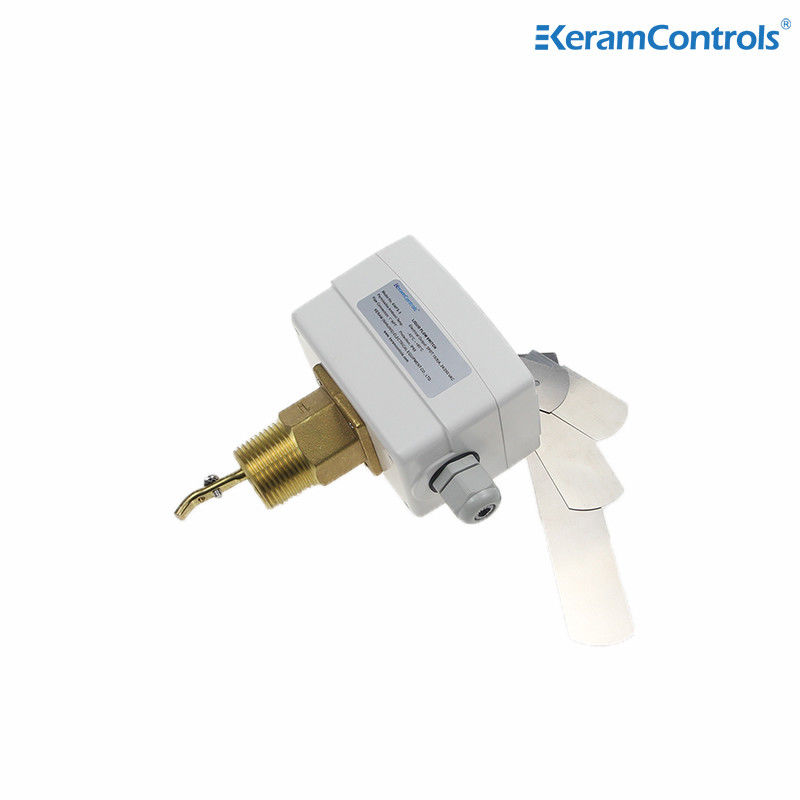

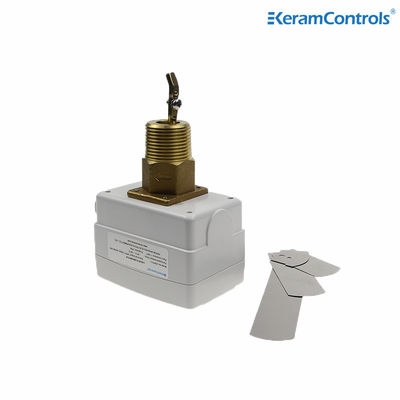

حساس تدفق مضخة المياه الصغيرة SPDT مادة النحاس IP65
| نوع العملية: | تشغيل/إيقاف، مرحلة واحدة، التبديل الجزئي | الإخراج: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| معدلات التدفق: | انظر جدول معدل التدفق | حماية السكن: | IP65 |
| إبراز |
مستشعر تدفق مضخة المياه IP65,مستشعر تدفق مضخة المياه SPDT,مفاتيح تدفق السائل من النحاس IP65,SPDT Water Pump Flow Sensor,IP65 Brass Liquid Flow Switches |
||
مفتاح التدفق لضخة المياه جهاز استشعار تدفق مضخة المياه
الوصف
يتم تثبيت KWFS في أنابيب المياه وهو عنصر كشف يلامس السائل. عندما لا يكون هناك ماء في الأنابيب أو لا يتدفق الماء ، تكون ورقة التدفق المستهدفة في حالة طبيعية." وإذا " أي حين " ماءٌ جار ".، يتم تأثير ورقة التدفق المستهدفة والتوتر، وكلما كان حجم المياه أكبر، كلما زادت قوة التأثير. عندما يصل التدفق إلى قيمة معينة، يدفع تدفق المياه ورقة التدفق المستهدفة،تحويل إشارة تدفق المياه إلى إشارة تحريك للوحة الهدفعندما يزداد معدل التدفق إلى الحد الأعلى للقيمة المحددة أو ينخفض إلى الحد الأدنى للقيمة المحددة،ورقة التدفق المستهدفة تدفع عمل التبديل الدقيق لجهاز التحكم من خلال آلية النقل، بإخراج إشارة تحكم إلى الجهاز.
التطبيق
التحكم ومراقبة تدفق السوائل من الغلايات والمضخات وما إلى ذلك من معدات التدفئة والتبريد وتكييف الهواء.
الخصائص
● التحكم في تدفق المياه والوسائط العادية
● يضمن التبديل المصغّر من SPDT وظيفة التبديل الموثوقة
●15 ((8A) 250VAC تصنيف التبديل
● IP65، فئة I الحجرة
● يمكن تعديل نقطة ضبط
● قاذفة من الفولاذ المقاوم للصدأ
● مادة النحاس
● درجة حرارة السائل 120 درجة مئوية
● ضغط العمل القصوى 20Ba
المواصفات
| نوع العملية | تشغيل / إيقاف، مرحلة واحدة، المفتاح الميكرو |
| الناتج | SPDT 15 ((8A) 24/250VAC |
| معدلات التدفقات | انظر جدول معدل التدفق |
| تعديل تحديد معدل التدفق | المسمار الداخلي |
| عنصر استشعار | الملاحة |
| التطبيقات السائلة | الماء الساخن أو البارد أو الماء من البئر أو البحيرة أو الماء المالح أو إيثيلين غليكول |
| أجزاء مادة تتلامس مع السائل | النحاس |
| مادة الدفع | الفولاذ المقاوم للصدأ |
| درجة حرارة السائل | -20°C~120°C |
| درجة الحرارة المحيطة المسموح بها | -40°C~85°C |
| الرطوبة المحيطة المسموح بها | 10 إلى 90 ٪ RH ، غير مكثفة |
| دخول الكابلات | ملحقات M18 |
| السكن | مقاومة الحريق ABS أو PC |
| الحماية | IP65 |
| اللون | الأبيض |
| الوزن | 1.0 كجم |
أنواع الطراز
| النموذج | الاتصال |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4 " -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
جدول معدل تدفق السائل
| حجم الأنابيب | 1 | واحد ونصف | واحد ونصف | 2 | 2 و 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| الحد الأدنى للتدفق |
زيادة التدفق |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
انخفاض التدفق |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| الحد الأقصى للتدفق |
زيادة التدفق |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
انخفاض التدفق |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
ملاحظة:
بالنسبة لمعدلات التدفق مع الحرف الاخير "Z" ، يجب تركيب الدراجة 6 بوصة.
2وحدة سرعة التدفق في الجدول أعلاه هي GPM (m / h)
الأسلاك الكهربائية
التثبيت
يمكن تثبيت مفتاح التدفق في أي موقف بعيدًا عن المرفقين أو التخدير ، مع سهم على اتجاه التدفق. إذا كان الأنبوب عموديًا ، أعد معايرة النطاق لتوازن وزن الدفع.إذا تم تركيب الجهاز لأسفل، يجب أن تحرص على التخلص من الخردة وتطبيقها في أنبوب مستقيم بعيد عن المرشحات والصمامات، وما إلى ذلك، بطول لا يقل عن 5 أضعاف قطر الأنابيب في أعلى وأسفل وحدة.
ملاحظة:
مفتاح التدفق معايرة المصنع في الحساسية الحد الأدنى. لزيادة صمام ضبط، وتحويل المسمار ضبط في اتجاه عقارب الساعة.يجب أن يكون صمام القطع ≥ الحد الأدنى للتدفق اللازم لضمان حماية المنشأة.
الأبعاد (ملم)
أدوات التجديف
| قم بتثبيت Paddle | |
| الأنابيب | لا. |
| 1" | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2" | 1,2 |
| 21/2 " | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
